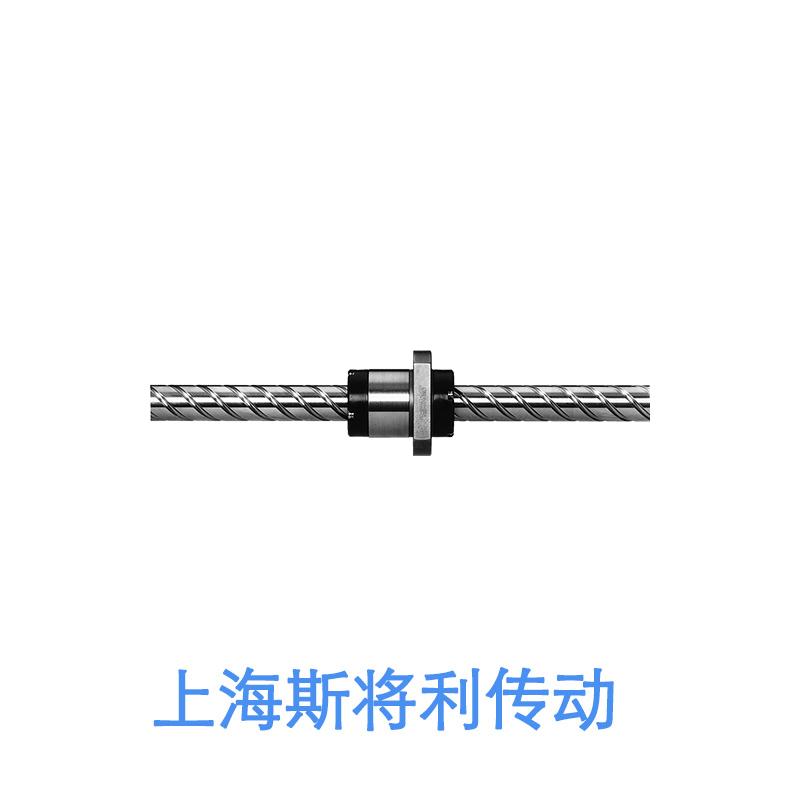

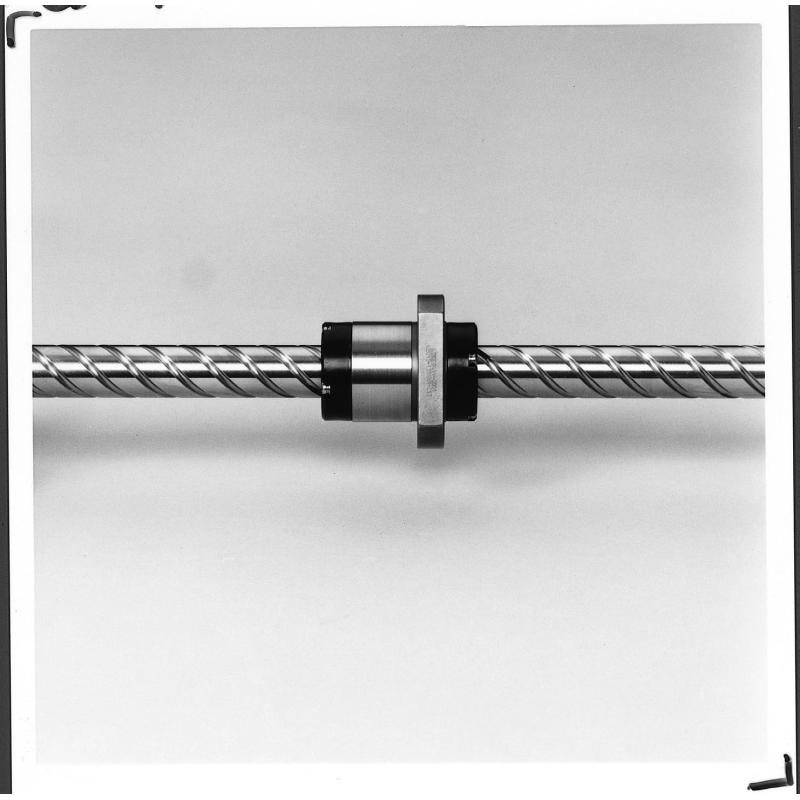

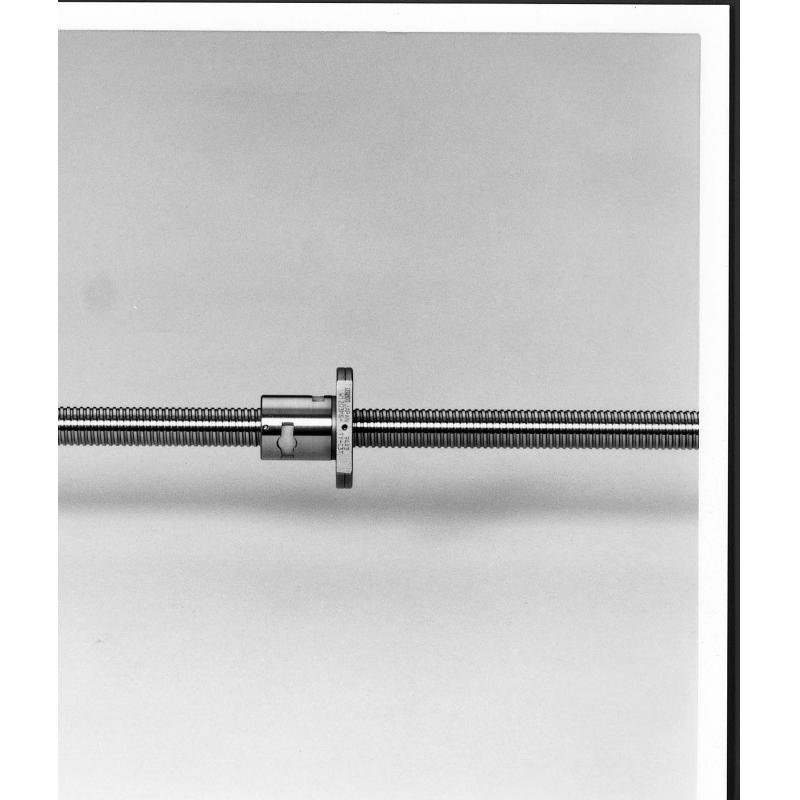

NSK UPFC1632-3-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌: nsk丝杠导轨品牌
- 分类: 端盖式滚珠丝杠
- 类型:

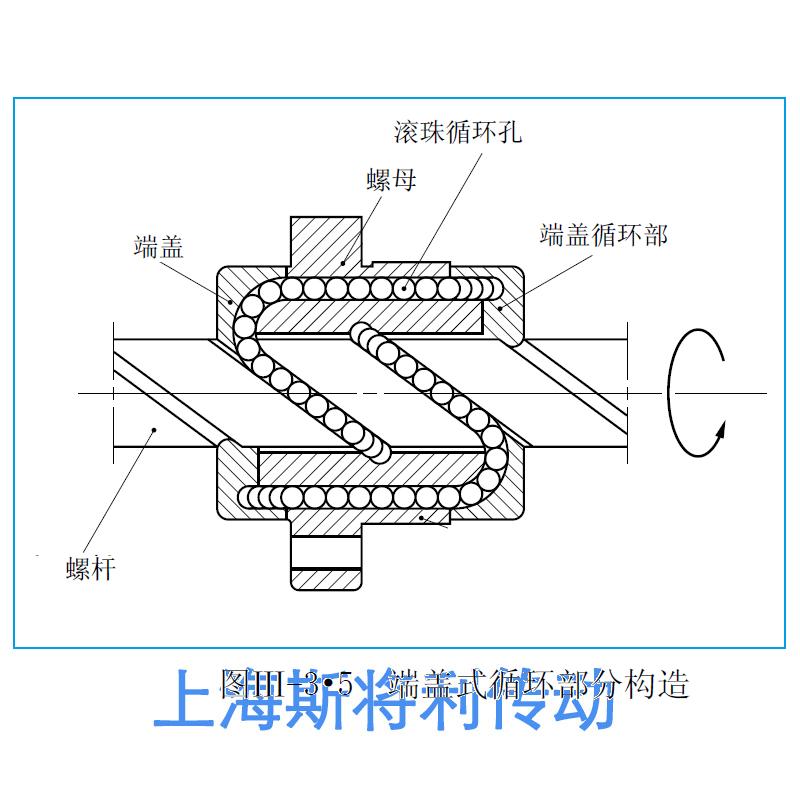

- 属性: NSK UPFC1632-3-UPFC滚珠丝杠，2. 滑台有哪些应用领域？,10. 该厂家的滚珠丝杠电机是否能够满足不同客户的需求？,3. 什么是每秒五米的速度？,2. 如何确定滚珠丝杠的推力和扭矩的大小？,4. 四川研磨滚珠丝杠的材质是什么？,10. 滚珠丝杠导程对机械设备的性能有什么影响？,6. 该滚珠丝杠的制造商是谁？有哪些产品系列？,4. 如何调整滚珠丝杠的转速？,6. 这种丝杠的尺寸规格有哪些？,5. 滚珠丝杠的使用寿命是多久？ -NSK UPFC1632-3-UPFC滚珠丝杠-提供NSK UPFC1632-3-UPFC滚珠丝杠-选型,NSK UPFC1632-3-UPFC滚珠丝杠-选型NSK UPFC1632-3-UPFC滚珠丝杠-规格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合-NSK UPFC1632-3-UPFC滚珠丝杠--NSK UPFC1632-3-UPFC滚珠丝杠-9. 滚珠丝杠的价格和性价比如何？,5. 检测滚珠丝杠跳动时需要使用什么设备？,7. 这个产品的使用寿命是多少？ ,3. 汉江滚珠丝杠官网的售后服务如何？,9. 这种铰支的生产厂家有哪些？,6. 汽车滚珠丝杠轴承的寿命是多久？ ,8. 荥阳滚珠丝杠升降机的维护保养需要注意哪些事项？ ,4. 怎么样可以避免滚珠丝杠连接的螺母转动？,10. 如何评估选型的合理性和可行性？,7. 井冈山滚珠丝杠的尺寸规格有哪些？
NSK UPFC1632-3-UPFC滚珠丝杠 产品参数

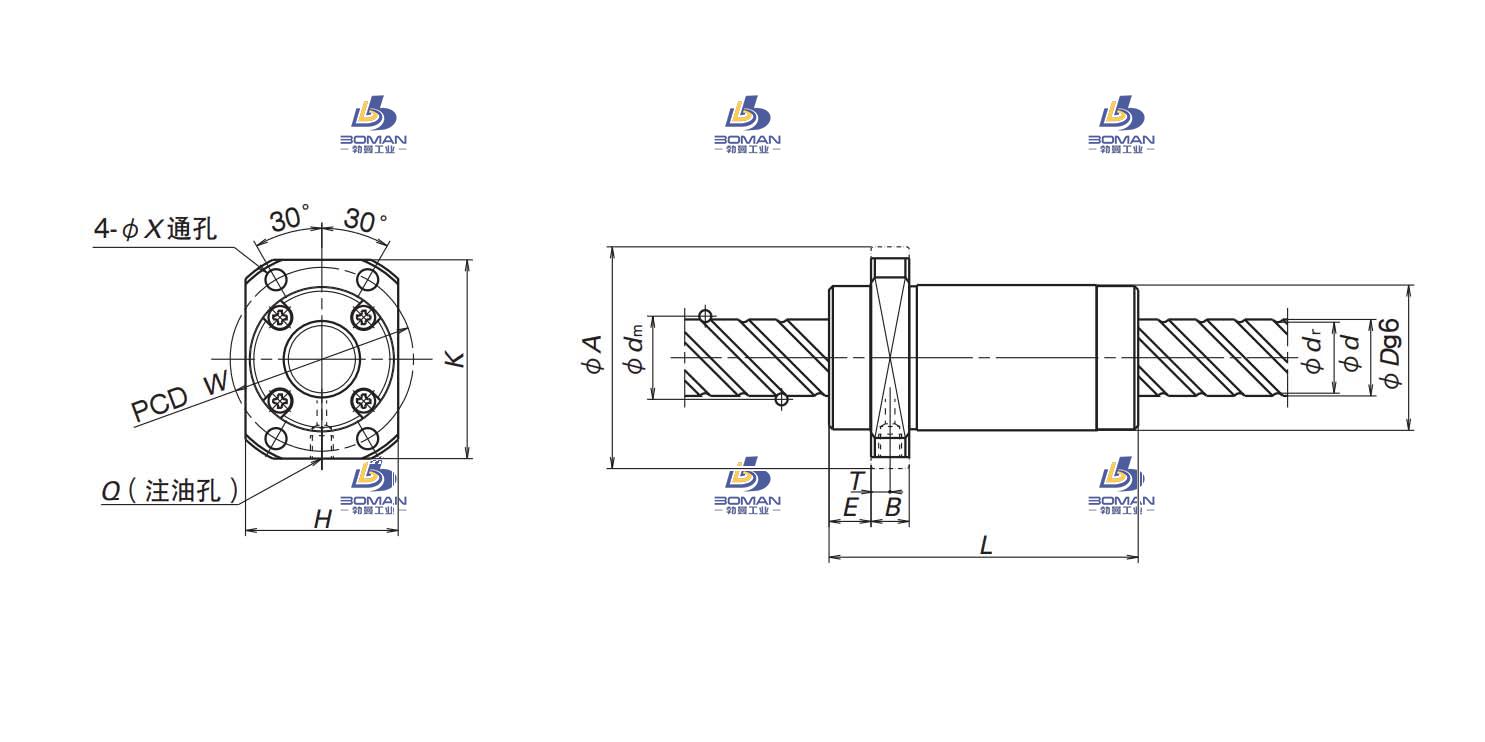

尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 32 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 55 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 66 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 13.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×2 |
|
| 滚珠节圆直径 | 16.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 8580 |
| 额定静负载 | C0aN | 17000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 273 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
NSK UPFC1632-3-UPFC滚珠丝杠此型号部分数据来源于NSK W5008C-21-C7S16 甘肃nsk滚珠丝杠维修
